1主要技术依据
(1)《广告灯箱设置安全技术规范》(DB31/T776-2014);
(3)《户外广告设施设置技术规范》(DB31/283-2015);
(4)《焊缝无损检测 超声检测技术、检测等级和评定》 (GB/T11345-2013)
(5)、《色漆和清漆 漆膜厚度的测定》 (GB/T13452.2-2008)
(6)《建筑电气安装工程质量检验评定标准》 (GB50303-15)
(7)《建筑结构检测技术标准》(GB/T50344-2004);
(8)《户外招牌设置技术规范》(DB31/T977-2016);
(9)《城市户外广告设施技术规范》(CJJ149-2010);
(10)《钢结构现场检测技术标准》(GB/T 50621-2010);
(11)《涂覆涂料前钢材表面处理 表面清洁度的目视评定》(GB/T8923.1-2011);
(12)《结构混凝土抗压强度检测技术规程》(DG/TJ08-2020-2007(2012));
(13)《建筑照明设计标准》(GB 50034-2013);
(14)《低压配电设计规范》(GB 50054-2011);
(15)《城市户外广告设施技术规范》(CJJ149-2010);
2 广告设施设置要求
2.1户外招牌应安全、可靠行维护、保养及安全检查。不得在建(构)筑物楼顶、玻璃幕墙表面、建筑用地红线范围以外牌。不得使用音频、LED屏、液晶屏等设备。
2.2设置户外招牌应与区域调，不得损害建筑物、街景的重要特征，不得破坏被依附载体的整体效果和使用功能，不得影响建筑物采光通风，不得利用危房设置或设置后危及建(构)筑物安全，不得损毁城市绿地。
2.3设置户外招牌应符合消防安全的要求，不得影响车辆、行人安全，不得妨碍安全疏散。
2.4设置户外招牌不得产生光污染，不得影响居民正常生活，在住宅层面自身及对面的外墙面上不应设置动态照明形式的户外招牌。
2.5设置户外招牌应符合《上海市住宅物业管理规定》的有关要求。
2.6设置户外招牌不得破坏城市历史风貌特色，涉及文物及优秀历史建筑时应符合有关规定。
2.7户外招牌用语应当符合国家和本市语言文字有关规定。使用外文时，应同时标注醒目的中文字符，中文字符应占据版面主体。
2.8提倡户外招牌产品标准化生产，鼓励新技术、新工艺、新材料的应用，并应符合节能与生态环保
3 检测前准备
3.1确认受检广告设施是否有图纸及建造时间;
3.2提前确定检测日期，数量，以及广告设施是否需要登高措施，提前和委托方确认需要配合事宜;
3.3提前和相关人员确定检测内容，并在出行前一天准备完成检测所需仪器。
4 户外广告设施结构复核内容
以设计施工图及现场测量的结构实际尺寸及材料截面为依据，根据《户外广告设施设置技术规范》(DB31/283-2015)的要求，对结构的强度、刚度和稳定性进行复核，对基础的抗倾覆性和地脚螺栓的强度进行复核
5 户外广告设施检测内容
5.1基础部分：基础(或被依附体)外观状况检测，钢筋外露及其锈蚀状况检测，地脚螺栓(或锚固件)拧紧程度、防松措施及其锈蚀状况检测，支座与基础贴合面状况检测，基础混凝土强度检测。
5.1.1基础(或被依附体)外观状况检测：用照片和文字形式予以纪录。检测结果可按照严重缺陷和一般缺陷记录，对严重缺陷处还应记录缺陷的部位、范围等信息，以便在抗力计算时考虑缺陷的影响。
5.1.2钢筋外露及其锈蚀状况检测：采用目测法，检查基础(或被依附体)是否有露筋现象，查看钢筋锈蚀状况并记录。
5.1.3地脚螺栓(或锚固件)拧紧程度：采用扭力扳手对螺栓拧紧扭矩进行检测。
5.1.4防松措施及其锈蚀状况、支座与基础贴合面状况检测：采用目测法，检查放松措施锈蚀状况，以及贴合面状况，并做好相关记录。
5.1.5基础混凝土强度检测：依据《结构混凝土抗压强度检测技术规程》(DG/TJ08-2020-2007(2012))规定，采用混凝土回弹仪对混凝土基础抗压强度检测。
5.2构架及连接部分：构架尺寸及其标高测量，材料截面尺寸测量，构架垂直度及水平位移检测，杆件变形检测，构架或杄件焊接状况检测(对接错位、节点焊缝质量)，连接螺栓状况(拧紧程度、防松措施)检测。
5.2.1构架尺寸及其标高测量、材料截面尺寸测量：采用卷尺或激光测距仪、游标卡尺、超声测厚仪等测量工具对构件的高度及截面尺寸进行测量。
5.2.2构架垂直度及水平位移、杆件变形检测检测：采用全站仪或经纬仪对构架垂直度及水平位移进行检测，当构架长度不大于6m时，可以放线锤的方法对其垂直度偏差进行测量。
5.2.3构架或杄件焊接状况检测(对接错位、节点焊缝质量)：焊缝外观以目测、焊缝高度尺、放大镜进行检查，其主要检查焊缝裂纹、脱焊、漏焊等情况。对存在疑问的裂纹焊缝应配以放大镜进行检查。对设计及规范要求的全熔透焊缝，或采用熔透焊缝以超声波、磁粉进行检测。对构架的连接焊缝外观完好状况进行检查 ，对影响结构安全的焊缝开裂、脱焊、裂纹的部位做好记录。
5.2.4连接螺栓状况(拧紧程度、防松措施)：采用扭力扳手对螺栓拧紧扭矩进行检测，采用目测法，检查放松措施锈蚀状况。
5.3面板及画面部分：底板、面框及其固定检查，灯布、扎绳管及其固定检查。
5.3.1底板、面框及其固定检查：以目视、手感、敲击方式判定面板及底板材料的属性，查看面板(包括底板)、面框与构架所采用的固定方式和固定状况。(户外广告设施的面板、画面材料所采用的安全玻璃(钢化、夹层玻璃)、高分子板材、灯布等，应具有良好的机械强度和抗冲击、抗风压、耐候、透光等性能，户外广告设施底板的防火阻燃等级不应低于B2级。户外广告设施的喷绘材料应采用可循环利用的聚乙烯(PE)高强纤维布，喷绘颜料应采用环保颜料。)
5.3.2灯布、扎绳管及其固定检查：以钢直尺、水平尺检查灯箱外形尺寸，以手感、敲击方法检查、判定广告设施的固定状况;采用目测或手感的方式判定灯布及扎绳管的状态。
5.4.结构防腐部分：构架(或杆件)锈蚀程度检测，涂层厚度、剥落及风化程度检测。
5.4.1构架(或杆件)锈蚀程度检测：构架锈蚀以《涂覆涂料前钢材表面处理 表面清洁度的目视评定》(GB/T8923.1-2011)规范中的标准色卡评定其锈蚀等级，锈蚀深度应以千分尺测量。
5.4.2涂层厚度、剥落及风化程度检测：用漆膜测厚仪检验，每个构件应检测3处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。对构件涂层的老化程度检查，涂层老化时将产生油漆面层的起壳、脱落、龟裂、风化，当钢结构涂层表面粗糙、风化龟裂达25%和漆膜起壳时，应给以记录与拍照。
5.5电气及照明部分：电气控制箱容量匹配及规范性检査，架空及埋地电源电缆设置状况检査，灯具、灯架接地及其固定检査，电线、电缆绝缘性能检査，护套管、接线盒状况检査，接地措施和绝缘电阻值检查，漏电保护装置检查。
5.5.1电气控制箱容量匹配及规范性检査、架空及埋地电源电缆设置状况检査：户外广告设施的电气控制箱内必须设熔断器及断路器，配电线路应装置短路保护、过负荷保护、接地故障保护。电气设计应符合GB50034、GB50054的有关规定。附着于建(构)筑物户外广告设施的电气控制箱宜设置在室内。落地及屋顶户外广告设施的电气控制箱宜单独设置。
5.5.2灯具、灯架接地及其固定检査：采用目测及手感的方式检测灯具及接地的固定情况。
5.5.3电线、电缆绝缘性能检査、接地措施和绝缘电阻值检查：采用万用表检测。
5.5.4护套管、接线盒状况检査：灯具灯线的绝缘保护(护套管)、接线盒及其固定，以及高压输出线特殊的绝缘保护，以目测或锤击方法检测。
5.5.5漏电保护装置检查：采用漏电开关测试仪检测
5.6防雷装置部分：防雷装置完好性检査，接闪器连接、锈蚀状况检査，浪涌保护器(SPD)状况检查，接地电阻测量。
5.6.1防雷装置完好性检査：不在建(构)筑物防雷保护区范围的户外招牌应检测其接地电阻值。
5.6.2接闪器连接、锈蚀状况检査：接闪器、连接扁钢焊接规范，不得采用螺栓连接。
5.6.3浪涌保护器(SPD)状况检查，接地电阻测量金属构架的防雷接地电阻值以接地电阻测试仪检测。
6 广告设施判定

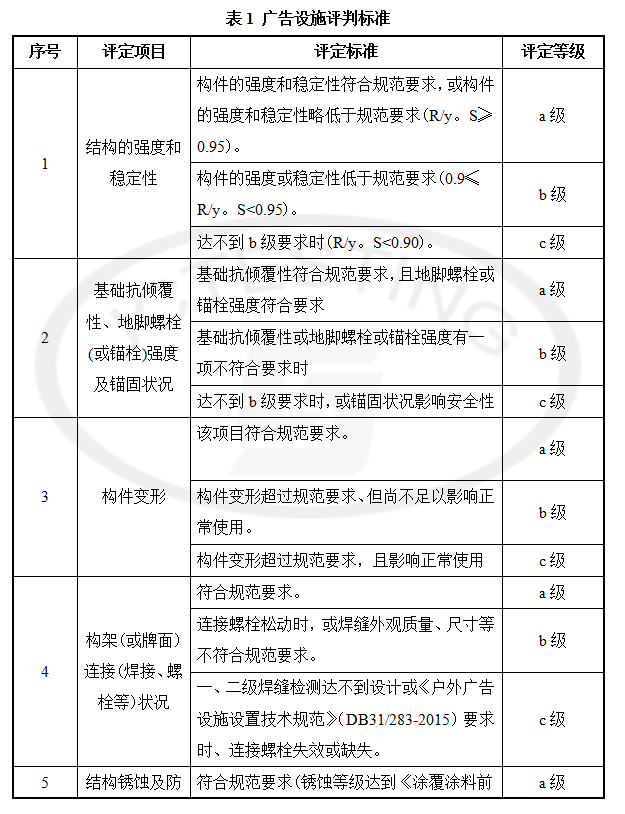

户外广告设施安全检测综合评定等级按如下原则确定：
1)A级：各分项评定均为a级;或第1项、第2项、第6项均为a级，且第3、4、5项评定为b级的不超过2项;
2)B级：除A级、C级之外的情况;
3)C级：分项评定中出现c级的。

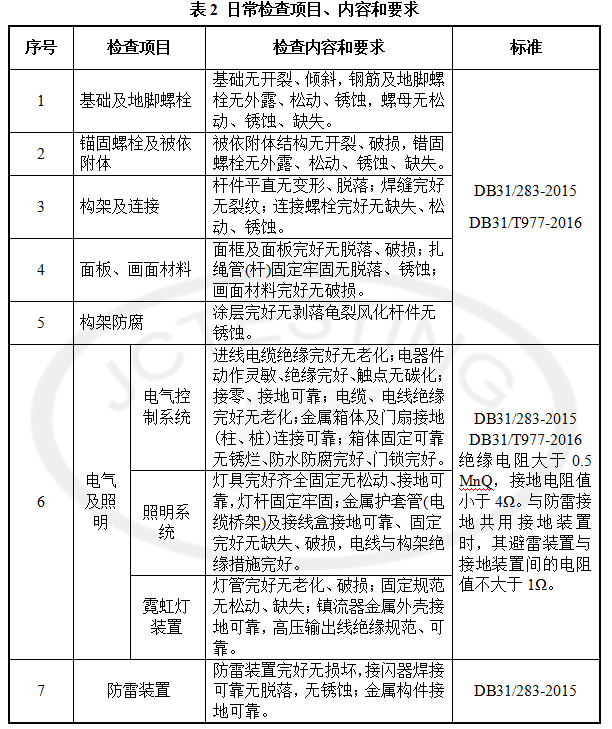

7 户外广告设施的日常检查项目、内容和要求
8 其他事项
户外广告设施安全检测应出具检测报告。检测报告应包括户外广告设施安全检测分项分级评定内容及综合评定结论。户外广告设施安全检测分项分级的评定应按《户外广告设施设置技术规范》(DB31/283-2015)附录A执行。户外广告综合评定应划分为A、B、C三个等级，并按以下要求执行：
1).评定为A级的户外广告设施，可正常使用，应按《户外广告设施设置技术规范》(DB31/283-2015)7.2规定维护保养。
2).评定为B级的户外广告设施，对存在一般缺陷的部位，检测单位应根据规范要求，提出合理的整改建议。设置人应在15天内完成整改，并向检测单位申报复检。
3).评定为C级的户外广告设施，结构、锚固和电气等方面存在严重缺陷”的，设置人应根据检测单位的意见和本标准的规定，在7天内完成加固、修复，并及时向检测单位申请复检;对存在坠落、倾覆危险或极易造成触电伤害的，设置人应立即采取安全保障措施，并在24h内予以拆除。拆除前，应及时切断电源，做好安全防范工作。
4).检测单位在出具检测报告的同时，应当在5天内抄送绿化市容管理部门。对存在坠落、倾覆危险或极易造成触电伤害的，检测单位应及时告知设置单位和绿化和市容管理局。对没有按时完成整改或复检不符合规范要求的，检测单位应当及时告知绿化和市容管理局。
以上就是工程检测中心为大家整理的关于店招店牌和广告牌检测技术方案的内容，希望对大家有所帮助！
检测案例介绍
《上海市闵行区六块横式广告牌安全检测案例》
(1)《广告灯箱设置安全技术规范》(DB31/T776-2014);
(3)《户外广告设施设置技术规范》(DB31/283-2015);
(4)《焊缝无损检测 超声检测技术、检测等级和评定》 (GB/T11345-2013)
(5)、《色漆和清漆 漆膜厚度的测定》 (GB/T13452.2-2008)
(6)《建筑电气安装工程质量检验评定标准》 (GB50303-15)
(7)《建筑结构检测技术标准》(GB/T50344-2004);
(8)《户外招牌设置技术规范》(DB31/T977-2016);
(9)《城市户外广告设施技术规范》(CJJ149-2010);
(10)《钢结构现场检测技术标准》(GB/T 50621-2010);
(11)《涂覆涂料前钢材表面处理 表面清洁度的目视评定》(GB/T8923.1-2011);
(12)《结构混凝土抗压强度检测技术规程》(DG/TJ08-2020-2007(2012));
(13)《建筑照明设计标准》(GB 50034-2013);
(14)《低压配电设计规范》(GB 50054-2011);
(15)《城市户外广告设施技术规范》(CJJ149-2010);
2 广告设施设置要求
2.1户外招牌应安全、可靠行维护、保养及安全检查。不得在建(构)筑物楼顶、玻璃幕墙表面、建筑用地红线范围以外牌。不得使用音频、LED屏、液晶屏等设备。
2.2设置户外招牌应与区域调，不得损害建筑物、街景的重要特征，不得破坏被依附载体的整体效果和使用功能，不得影响建筑物采光通风，不得利用危房设置或设置后危及建(构)筑物安全，不得损毁城市绿地。
2.3设置户外招牌应符合消防安全的要求，不得影响车辆、行人安全，不得妨碍安全疏散。
2.4设置户外招牌不得产生光污染，不得影响居民正常生活，在住宅层面自身及对面的外墙面上不应设置动态照明形式的户外招牌。
2.5设置户外招牌应符合《上海市住宅物业管理规定》的有关要求。
2.6设置户外招牌不得破坏城市历史风貌特色，涉及文物及优秀历史建筑时应符合有关规定。
2.7户外招牌用语应当符合国家和本市语言文字有关规定。使用外文时，应同时标注醒目的中文字符，中文字符应占据版面主体。
2.8提倡户外招牌产品标准化生产，鼓励新技术、新工艺、新材料的应用，并应符合节能与生态环保
3 检测前准备
3.1确认受检广告设施是否有图纸及建造时间;
3.2提前确定检测日期，数量，以及广告设施是否需要登高措施，提前和委托方确认需要配合事宜;
3.3提前和相关人员确定检测内容，并在出行前一天准备完成检测所需仪器。
4 户外广告设施结构复核内容
以设计施工图及现场测量的结构实际尺寸及材料截面为依据，根据《户外广告设施设置技术规范》(DB31/283-2015)的要求，对结构的强度、刚度和稳定性进行复核，对基础的抗倾覆性和地脚螺栓的强度进行复核
5 户外广告设施检测内容
5.1基础部分：基础(或被依附体)外观状况检测，钢筋外露及其锈蚀状况检测，地脚螺栓(或锚固件)拧紧程度、防松措施及其锈蚀状况检测，支座与基础贴合面状况检测，基础混凝土强度检测。
5.1.1基础(或被依附体)外观状况检测：用照片和文字形式予以纪录。检测结果可按照严重缺陷和一般缺陷记录，对严重缺陷处还应记录缺陷的部位、范围等信息，以便在抗力计算时考虑缺陷的影响。
5.1.2钢筋外露及其锈蚀状况检测：采用目测法，检查基础(或被依附体)是否有露筋现象，查看钢筋锈蚀状况并记录。
5.1.3地脚螺栓(或锚固件)拧紧程度：采用扭力扳手对螺栓拧紧扭矩进行检测。
5.1.4防松措施及其锈蚀状况、支座与基础贴合面状况检测：采用目测法，检查放松措施锈蚀状况，以及贴合面状况，并做好相关记录。
5.1.5基础混凝土强度检测：依据《结构混凝土抗压强度检测技术规程》(DG/TJ08-2020-2007(2012))规定，采用混凝土回弹仪对混凝土基础抗压强度检测。
5.2构架及连接部分：构架尺寸及其标高测量，材料截面尺寸测量，构架垂直度及水平位移检测，杆件变形检测，构架或杄件焊接状况检测(对接错位、节点焊缝质量)，连接螺栓状况(拧紧程度、防松措施)检测。
5.2.1构架尺寸及其标高测量、材料截面尺寸测量：采用卷尺或激光测距仪、游标卡尺、超声测厚仪等测量工具对构件的高度及截面尺寸进行测量。
5.2.2构架垂直度及水平位移、杆件变形检测检测：采用全站仪或经纬仪对构架垂直度及水平位移进行检测，当构架长度不大于6m时，可以放线锤的方法对其垂直度偏差进行测量。
5.2.3构架或杄件焊接状况检测(对接错位、节点焊缝质量)：焊缝外观以目测、焊缝高度尺、放大镜进行检查，其主要检查焊缝裂纹、脱焊、漏焊等情况。对存在疑问的裂纹焊缝应配以放大镜进行检查。对设计及规范要求的全熔透焊缝，或采用熔透焊缝以超声波、磁粉进行检测。对构架的连接焊缝外观完好状况进行检查 ，对影响结构安全的焊缝开裂、脱焊、裂纹的部位做好记录。
5.2.4连接螺栓状况(拧紧程度、防松措施)：采用扭力扳手对螺栓拧紧扭矩进行检测，采用目测法，检查放松措施锈蚀状况。
5.3面板及画面部分：底板、面框及其固定检查，灯布、扎绳管及其固定检查。
5.3.1底板、面框及其固定检查：以目视、手感、敲击方式判定面板及底板材料的属性，查看面板(包括底板)、面框与构架所采用的固定方式和固定状况。(户外广告设施的面板、画面材料所采用的安全玻璃(钢化、夹层玻璃)、高分子板材、灯布等，应具有良好的机械强度和抗冲击、抗风压、耐候、透光等性能，户外广告设施底板的防火阻燃等级不应低于B2级。户外广告设施的喷绘材料应采用可循环利用的聚乙烯(PE)高强纤维布，喷绘颜料应采用环保颜料。)
5.3.2灯布、扎绳管及其固定检查：以钢直尺、水平尺检查灯箱外形尺寸，以手感、敲击方法检查、判定广告设施的固定状况;采用目测或手感的方式判定灯布及扎绳管的状态。
5.4.结构防腐部分：构架(或杆件)锈蚀程度检测，涂层厚度、剥落及风化程度检测。
5.4.1构架(或杆件)锈蚀程度检测：构架锈蚀以《涂覆涂料前钢材表面处理 表面清洁度的目视评定》(GB/T8923.1-2011)规范中的标准色卡评定其锈蚀等级，锈蚀深度应以千分尺测量。
5.4.2涂层厚度、剥落及风化程度检测：用漆膜测厚仪检验，每个构件应检测3处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。对构件涂层的老化程度检查，涂层老化时将产生油漆面层的起壳、脱落、龟裂、风化，当钢结构涂层表面粗糙、风化龟裂达25%和漆膜起壳时，应给以记录与拍照。
5.5电气及照明部分：电气控制箱容量匹配及规范性检査，架空及埋地电源电缆设置状况检査，灯具、灯架接地及其固定检査，电线、电缆绝缘性能检査，护套管、接线盒状况检査，接地措施和绝缘电阻值检查，漏电保护装置检查。
5.5.1电气控制箱容量匹配及规范性检査、架空及埋地电源电缆设置状况检査：户外广告设施的电气控制箱内必须设熔断器及断路器，配电线路应装置短路保护、过负荷保护、接地故障保护。电气设计应符合GB50034、GB50054的有关规定。附着于建(构)筑物户外广告设施的电气控制箱宜设置在室内。落地及屋顶户外广告设施的电气控制箱宜单独设置。
5.5.2灯具、灯架接地及其固定检査：采用目测及手感的方式检测灯具及接地的固定情况。
5.5.3电线、电缆绝缘性能检査、接地措施和绝缘电阻值检查：采用万用表检测。
5.5.4护套管、接线盒状况检査：灯具灯线的绝缘保护(护套管)、接线盒及其固定，以及高压输出线特殊的绝缘保护，以目测或锤击方法检测。
5.5.5漏电保护装置检查：采用漏电开关测试仪检测
5.6防雷装置部分：防雷装置完好性检査，接闪器连接、锈蚀状况检査，浪涌保护器(SPD)状况检查，接地电阻测量。
5.6.1防雷装置完好性检査：不在建(构)筑物防雷保护区范围的户外招牌应检测其接地电阻值。
5.6.2接闪器连接、锈蚀状况检査：接闪器、连接扁钢焊接规范，不得采用螺栓连接。
5.6.3浪涌保护器(SPD)状况检查，接地电阻测量金属构架的防雷接地电阻值以接地电阻测试仪检测。
6 广告设施判定
1)A级：各分项评定均为a级;或第1项、第2项、第6项均为a级，且第3、4、5项评定为b级的不超过2项;
2)B级：除A级、C级之外的情况;
3)C级：分项评定中出现c级的。
7 户外广告设施的日常检查项目、内容和要求
户外广告设施安全检测应出具检测报告。检测报告应包括户外广告设施安全检测分项分级评定内容及综合评定结论。户外广告设施安全检测分项分级的评定应按《户外广告设施设置技术规范》(DB31/283-2015)附录A执行。户外广告综合评定应划分为A、B、C三个等级，并按以下要求执行：
1).评定为A级的户外广告设施，可正常使用，应按《户外广告设施设置技术规范》(DB31/283-2015)7.2规定维护保养。
2).评定为B级的户外广告设施，对存在一般缺陷的部位，检测单位应根据规范要求，提出合理的整改建议。设置人应在15天内完成整改，并向检测单位申报复检。
3).评定为C级的户外广告设施，结构、锚固和电气等方面存在严重缺陷”的，设置人应根据检测单位的意见和本标准的规定，在7天内完成加固、修复，并及时向检测单位申请复检;对存在坠落、倾覆危险或极易造成触电伤害的，设置人应立即采取安全保障措施，并在24h内予以拆除。拆除前，应及时切断电源，做好安全防范工作。
4).检测单位在出具检测报告的同时，应当在5天内抄送绿化市容管理部门。对存在坠落、倾覆危险或极易造成触电伤害的，检测单位应及时告知设置单位和绿化和市容管理局。对没有按时完成整改或复检不符合规范要求的，检测单位应当及时告知绿化和市容管理局。
以上就是工程检测中心为大家整理的关于店招店牌和广告牌检测技术方案的内容，希望对大家有所帮助！
检测案例介绍
《上海市闵行区六块横式广告牌安全检测案例》
