检测案例

　　1、检测的目的、范围和内容

　　为保证上海市徐汇区屋顶广告牌后期的正常使用，特委托我司对该广告牌进行完损检测。

　　本次检测内容如下：

　　(1)外观损伤检测;

　　(2)钢结构布置检测;

　　(3)钢结构锈蚀情况检测;

　　(4)根据目前现状，结合现场检测数据，出具完损检测报告。

　　2、建筑结构概况

　　本次受检广告牌位于上海市徐汇区。广告牌总长约13.19m，高约4.32m，牌面总面积约为48.31m2。受检广告牌设计单位及施工单位均不详。

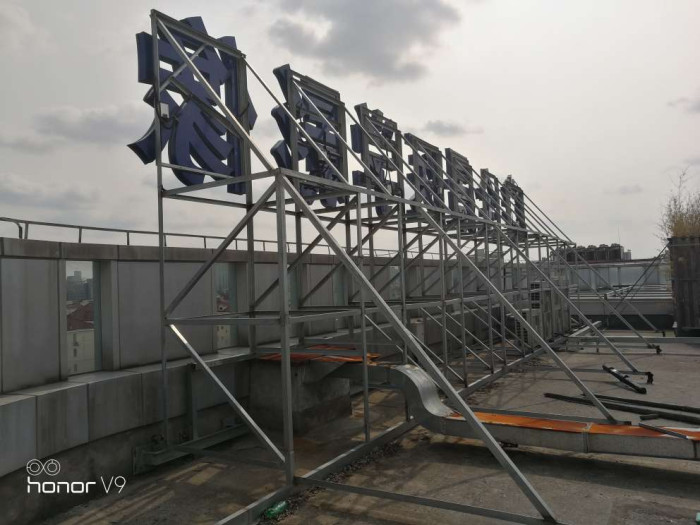

　　广告牌主体结构为钢结构构架。钢结构构架主要采用角钢和槽钢焊接而成，所采用角钢截面尺寸均为L50mm×3.5mm、槽钢截面尺寸均为[100mm×45mm×6mm，底部通过M10化学锚栓与主体结构相连。

　　3、完损状况检测及分析汇总

　　3.1 外观损伤检测

　　为明确受检广告牌损伤状况，现场对其结构进行了损伤检测。经检测，除个别钢结构杆件及连接锚栓表面轻微锈蚀外，受检广告牌结构构件无明显损坏，构件连接节点基本完好。

　　3.2 钢结构正立面布置测绘

　　现场对受检广告牌结构布置进行了调查，现场用5m的钢卷尺和手持式激光测距仪对广告牌的竖向支撑构件间距进行了测量，根据测量结果绘制的钢结构构架正立面。现场实测竖向支撑构件共14道，间距为0.68m~1.63m，实测长度为13.19m，高度为4.22m。

　　3.3 钢结构侧立面布置测绘

　　采用钢卷尺和游标卡尺对受检广告牌主要构件截面尺寸进行测量，根据现场实测截面和构件间距绘制的钢结构构架侧立面。

　　4、检测结论及建议

　　4.1 结论

　　通过对受检屋顶广告牌的现场检查及检测，得出以下几点结论：

　　(1)受检广告牌位于上海市徐汇区，钢结构构架主要采用角钢和槽钢焊接而成，底部通过化学锚栓与原有主体结构相连。

　　(2)检查结果表明，除个化学锚栓表面轻微锈蚀外，受检广告牌结构构件无明显损坏，构件连接节点基本完好，钢结构焊缝基本饱满，锚栓连接贴合紧密，无明显松动。

　　4.2 建议

　　(1)建议定期对该户外招牌进行检查，并做好钢结构部分的防锈除锈措施。

　　(2)广告牌结构除防台风季节查验之外，建议定期对钢结构构架、连接节点进行检查、保养及维护;特别在大风、大雪、雷雨和梅雨季节，对连接节点着重检查，防止事故的发生。

　　5、主要技术依据

　　(1)《城市户外广告设施技术规范》(CJJ149-2010);

　　(2)《钢结构工程施工质量验收规范》(GB50205-2001);

　　(3)《建筑结构检测技术标准》(GB/T50344-2004);

　　(4)《钢结构设计规范》(GB50017-20017);

　　(5)委托单位提供的相关资料。
