  1 工程概况
  本工程位于上海市闵行区总数为7个建筑单体,其中1#-3#楼为高层住宅,4#,5#,7#为商业,6#楼为会所,总建筑面积为 91791.7 平方米,其中地下建筑面积为40338.1平方米,地上建筑面积为51453.6平方米。1#-3#楼最高标高为60.4米,共18层;4#、5#、7#楼最高标高为8.75米,共2层;6#楼最高建筑标高为15.9米,共2层。该工程外装主要采用石材幕墙,干挂龙骨采用Q235b钢材,石材为天然花岗岩,五金连接件大部分为镀锌钢构件和不锈钢构件,少量为铝合金连接件。目前该工程外装幕墙施工尚未完工。
  2 检测目的和意图
  该工程在幕墙制作安装过程中,因发现存在幕墙龙骨生锈、损坏,焊缝不饱满、漏焊,连接螺栓、垫片等五金件缺失,连接角码安装偏位,石材厚度及槽口加工精度不足,石材存在外观缺陷等质量问题,委托单位委托我检测站对该工程外立面幕墙质量进行检测鉴定。针对检测中存在的工程质量问题,委托人认为必要时,以此检测报告作依据向法院提起诉讼。
  3 检测依据
  1)委托方委托要求;
  2)委托方提供的房屋建筑结构设计图纸、幕墙设计及施工资料;
  3) 国家标准《建筑幕墙》(GB/T21086-2007);
  4)行业标准《金属与石材幕墙工程技术规范》(JG133-2013);
  5)行业标准《天然花岗石建筑板材》(GB/T 18601-2009);
  6)国家标准《铝合金结构设计规范》(GB50429-2007);
  7)国家标准《钢结构设计规范》(GB50017-2003);
  8)国家标准《钢结构工程施工质量验收规范》(GB50205-2017);
  9)地方标准《建筑幕墙工程技术规范》(DGJ08-56-2012);
  10)其他原设计要求或施工合同约定的标准规范。
  4 检测内容
  根据委托要求,本次检测范围主要为该项目七幢房屋外立面幕墙工程质量,根据有关检测标准和规范,确定如下检测内容。
  4.1资料调查
  (1)调查房屋幕墙装修设计图纸、变更资料等。
  (2)调查房屋幕墙施工资料、验收记录等。
     4.2现场检测
  根据现场实际情况,该项目幕墙钢龙骨型材(横向及竖向构件)已大部分安装完毕,连接角码部分未安装,花岗岩大理石幕墙安装约占总面积的1/2,硅胶尚未施工。幕墙检测主要分三部分:钢型材,石材面板,五金配件及转接件。
  4.2.1钢型材(主要为Q235b钢材)
  (1)普查钢型材表观质量,是否存在锈蚀、缺损、变形等缺陷;
  (2)抽样检查主要横向构件和竖向构件(钢龙骨)的截面尺寸及加工尺寸偏差;
  (3)抽样检查主要横向构件和竖向构件加工工艺,包括材料属性、漆膜厚度;
  (4)抽样检查主要横向构件和竖向构件(钢龙骨)安装尺寸偏差,包括构件间距、构件垂直度、横向构件水平度、竖向构件直线度和表面平整度等;
  (5)对主要焊缝进行抽样检测,检测焊缝表观质量,焊缝尺寸。
  4.2.2石材面板(天然花岗岩)
  (1)普查石材面板表观质量,是否存在缺棱掉角、色斑色线、裂纹、窝坑等缺陷;
  (2)抽样检查石材面板外形尺寸及加工尺寸偏差,包括厚度、背栓孔、槽口等尺寸;
  (3)抽样检查石材面板材料属性及加工工艺,光面或毛面等;
  (4)抽样检查石材面板安装尺寸偏差,包括上端水平偏差,边部垂直偏差,外表面平整度,相邻石材缝宽等;
  (5)抽样检测石材面板的弯曲强度和吸水率。
  4.2.3五金配件及转接件(铝合金挂件、钢角码、不锈钢螺栓、机械锚栓等)
  (1)普查五金配件及转接件表观质量,是否存在锈蚀、缺损、变形等缺陷;
  (2)抽样检查五金配件及转接件的截面尺寸及加工尺寸偏差;
  (3)抽样检查五金配件及转接件的材料属性、加工工艺、漆膜厚度等;
  (4)现场对扩底机械锚栓受拉性能进行抽样复验。
  4.3分析评估
  参照原设计图纸资料及相关标准规范,对上述具体检测事项进行分析评估。
  4.4检测结论
  根据检测情况,从材料制作、现场安装等方面综合分析评估房屋幕墙存在的工程质量问题,出具检测报告。
  5 主要仪器设备

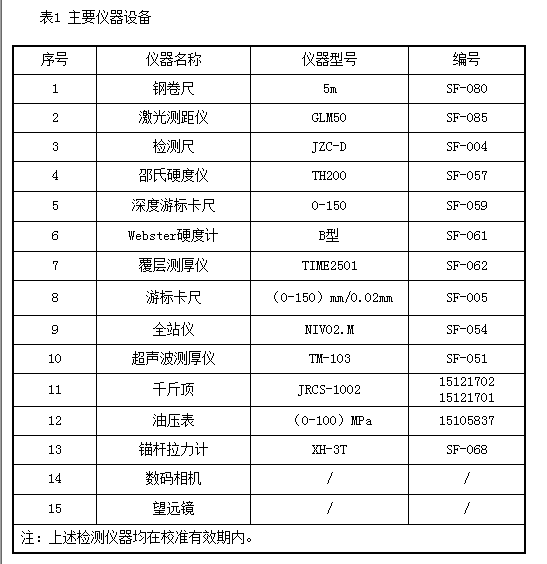

  检测主要仪器设备见表1。

检测主要仪器设备
  6 检测面积统计

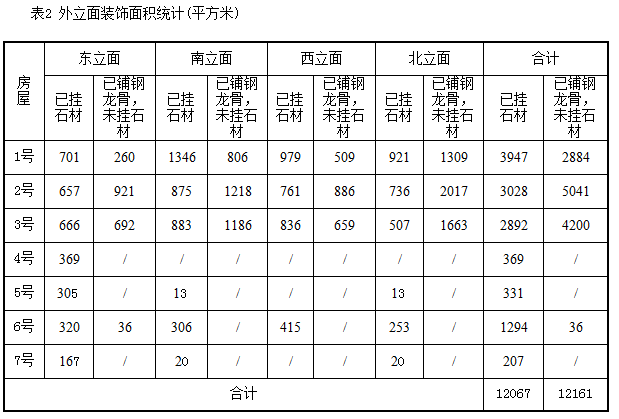

  因该工程外立面装饰尚未完工,我站检测人员现场对该工程房屋外立面装饰面积进行统计。统计分两部分,钢龙骨铺设面积和石材面板铺设面积。详见表2。
钢龙骨铺设面积和石材面板铺设面积
  7 需委托方配合事项
  1)提供被检测房屋建筑、结构设计施工图纸;
  提供幕墙设计图纸/资料、材料进场合格证明;
  提供幕墙施工资料、验收资料等。
  2)配合人员,协调现场检测配合工作,以便检测工作顺利进行。
  3)现场提供水、电等必需品。
  4)其他必需的且合理的配合。
  8 检测鉴定进度
  所有资料齐全后,现场检测约需要10个工作日;内业数据处理、编制报告初稿约需15个工作日。提交报告初稿后,内部校对审核,并听取委托人意见,如有必要进行补充,并出具检测报告正稿。
