检测案例
房屋抗震鉴定
依据国家相关标准,对幼儿园校舍危房检测对象共计约116户（以实际鉴定户数为准），进行房屋危险等级鉴定，并出具房屋等级鉴定报告。
首先，对房屋的使用历史情况进行调查，了解房屋在使用期间是否遭受过重大灾害，荷载有无增加，使用功能有无重大改变。
其次，根据建筑物的实际情况采用抽查的方式对建筑物的结构图进行复核。主要采用激光测距仪并配合皮尺及5m钢卷尺对结构构件的轴线位置及布置情况、结构构件的平面尺寸及细部尺寸、楼地面标高等进行复核。
采用目测和靠尺等辅助工具进行房屋施工质量(墙体平整性、砌筑砂浆密实度、砌筑砖风化程度、混凝土构件平整性、表面密实性、蜂窝麻面、孔洞、夹渣、露筋等)普查，主要目的为宏观评估房屋施工质量及其对结构性能的影响程度，为后续结构承载力分析提供依据。
采用裂缝检验规和目测方法调查主要承重墙体和承重混凝土构件(墙、梁、板、节点)的裂缝的范围、部位、开展方向、开展长度、分布特征和规律，检测裂缝宽度等特征，根据裂缝性质进行分类描述和评估。主要目的为评估房屋裂缝损伤状况及其对结构性能的影响程度，为后续结构承载力分析提供依据。
材性检测均采用抽样检测。抽样数量应根据房屋结构特性、检测目的和现场测试条件并参照相关规范的抽样数量要求确定。
材料性能检测的位置应有代表性，选点应位于主要承重构件，但破损检测应避开受力较大的截面，混凝土构件的破损检测尚应避让主要受力钢筋；选择的位置在同一检验批内应尽量分布均匀，避免选点均分布于平面一隅。
当需在已有建筑物中检测某种构件的材料强度时，应按该类材料结构现行检测标准的要求，选择适用的检测方法，当需采用不止一种检测方法同时进行测试时，应事先约定综合确定检测值的规则，不得事后随意处理。
砂浆、砖和砌体强度检测宜已取相同生产工艺条件下，同一楼层、同一品种、同一强度等级，砂浆原材料、配合比、养护条件基本一致，龄期相近的砌筑砂浆为同一检验批，当不具备上述检测条件但龄期超过3年的房屋，也可以设计强度等级相同的不同楼层构件作为一个检验批。钢筋、钢材、木材等材料强度的检测，应以同一材料品种、同一设计强度等级的材料为一个检验批。
砌体结构材料强度的检测包括砂浆强度、砖(或其他材料砌块)强度和砌体强度。砌体强度是砌体结构的主要力学指标，目前经常使用的砌体检测方法，可归纳为直接法和间接法两类。
直接法可采用原位轴压法检测砌体抗压强度，或采用原位单砖双剪法、原位双砖双剪法检测砌体抗剪强度；同一检测单元内抽样数量不应少于3个。
采用间接法时，砖强度可采用回弹法检测，砂浆强度可采用贯入法或回弹法检测。间接法检测的抽样数量应符合现行有关标准的要求，且每层不应少于6个。
结合本项目特点，拟采用间接法检测。即采用回弹法检测砖强度，采用贯入法检测砂浆强度。
混凝土构件强度检测方法可分为非破损法和破损法。非破损检测技术是指在不破坏混凝土内部结构和使用性能的情况下，利用声、电磁、射线等方法测定有关混凝土性能方面的物理量，推定混凝土强度、缺陷等。国内目前在混凝土材料强度检测方面用到的非破损检测技术主要以下几种：回弹法、超声回弹综合法、钻芯法和装拔出法。其中，回弹法测定混凝土的抗压强度，是建立在混凝土的抗压强度和回弹值之间具有一定的相关性的基础上，根据相关公式推定出混凝土抗压强度测试值。
结合本项目特点，拟采用回弹取芯综合法进行强度测定：即采用回弹仪、酚酞试剂进行混凝土强度和碳化深度测试，并用钻芯机辅以芯样修正，整幢房屋拟对不同性质的混凝土、不同结构的楼层及有代表性的区域进行测试。主要目的是为测出房屋原材料强度是否存在施工偏差以及目前状态材料强度的确切数值、分布，为后续结构承载力分析及加固提供混凝土物理力学性能依据。
检测过程中应对钢筋混凝土构件的配筋情况进行检测，主要目的为测出房屋受力构件钢筋的配置情况与原设计相比是否存在施工偏差，为后续结构承载力分析提供钢筋材料依据；对房屋内框架部分，若缺少原始配筋，应准确检测出钢筋的配置情况，为之后结构验算提供依据。
钢筋的检测方法有破损检测法和非破损检测法。

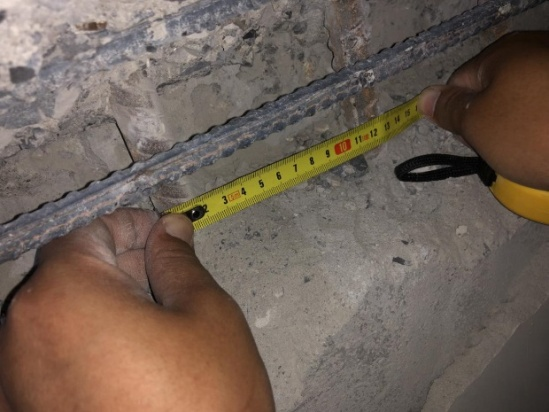

结合本项目特点，本次检测拟结合非破损检测法和破损检测法，先使用钢筋探测仪（非破损）抽样检测承重构件(梁、板)钢筋间距、规格、保护层厚度；然后局部使用破损检测方法予以校核：即凿去混凝土构件上需要检测部位的保护层，直接量测钢筋的数量、直径及保护层厚度，测后应及时补平，这种方法对结构有局部损伤。
每层测试点约为构件的30%；主要采用钢筋探测仪结合局部开凿检查，复核原钢筋；采用酞酚试剂检测混凝土碳化深度，并现场检测记录混凝土裂损。

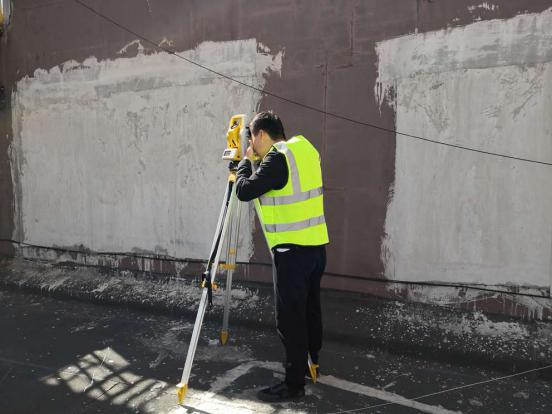

（5）房屋变形的检测
