码头检测实例（部分）：



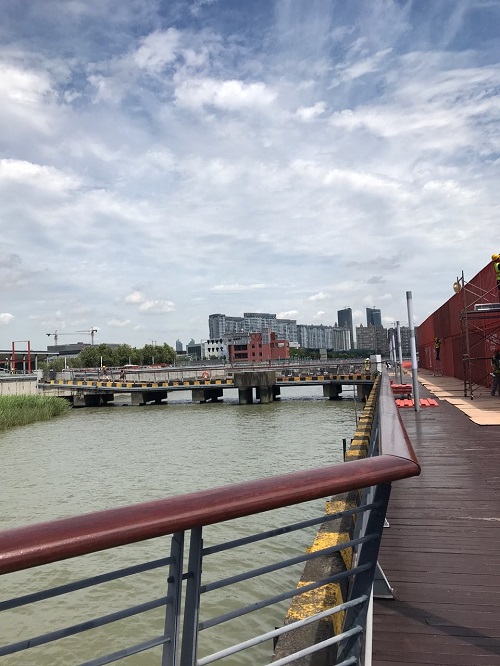

码头检测评估项目受检码头位于上海市，平面布置形式为倒“L”型。现为由于码头装卸设备升级，将码头门机更换为卸船机，所以需对该码头结构进行安全性检测评估，从而为码头技术改造提供技术依据。通过本次码头综合检测，查清码头现状，并出具检测报告，为码头结构改造提供科学依据。工作内容包括上部结构完损检测、码头结构性能参数检测、地基及基础检测、码头结构的整体变形变位测量等。  该码头是一座装卸航煤的专用码头，包括1座码头，1座引桥，2座系缆墩和1座消防楼平台。其中码头平台总长215m，宽20m，上下游各布置一座系缆墩，通过人行钢引桥与连片部分连接。码头采用高桩梁板结构，排架间距为7m。基桩为φ1000mm钢管桩，每个排架有6-10根桩，前沿第一根桩均为钢管桩。上部结构为现浇上下横梁，水平剪刀撑杆、预

制纵梁，预制现浇叠合面板的结构形式。



本次码头检测工作中参照执行的国家及行业的相关技术规范主要有：

（1）《港口水工建筑物检测与评估技术规程》（JTJ302-2006）；

（2）《水运工程水工建筑物原型观测技术规范》（JTJ235-2016）；

（3）《水运工程质量检验标准》（JTS257-2008）；

（4）《水运工程混凝土结构实体检测技术规程》（JTS239-2015）；

（5）《水运工程地基基础试验检测技术规程》（JTS237-2017）；

（6）《水运工程混凝土试验规程》（JTJ270-98）；

（7）《水运工程测量规范》（JTS131-2012）；

（8）《工程测量规范》（GB50026-2007）；

（9）本项目原设计竣工图纸、施工资料等。

 检查码头平台检测范围内所有结构的外观情况，对发现损伤的部位作进一步的检测，检查内容包括码头水上混凝土构件的裂缝情况（包括裂缝数量、位置、走向、宽度、长度及典型裂缝的深度等），混凝土剥落情况（包括剥落位置区域及剥落程度），钢筋出露情况（包括出露数量、位置及锈蚀程度等），特别是桩顶与梁系结合处的完整性情况以及水面以上钢管桩的破损、变形以及外观劣化等情况。  上海XX石油有限公司位于长江口南岸，平面布置形式为倒“L”型。现为进一步提升油库的中转能力以满足供油的需求，同时现码头规模已经不能满足未来发展需求，拟对现有码头进行扩建，所以需对该码头结构进行安全性检测评估，从而为码头技术改造提供技术依据。受检码头是一座装卸航煤的专用码头，包括1座码头，1座引桥，一座系缆墩和1座消防平台。其中码头总长380m，连片部分为350m，宽25m，下游布置一座系缆墩，通过人行钢引桥与连片部分连接，引桥位于连片式码头上游侧，引桥长521.9m，消防平台位于引桥上游侧，平面尺度为22m×14m。  码头采用高桩梁板结构，排架间距为8m。基桩为φ800mmPHC桩，每个排架有3根直桩，4根斜桩。上部结构为现浇上下横梁，预制纵梁，预制现浇叠合面板的结构形式。引桥同样采用高桩梁板的结构形式，排架间距10m，基桩采用φ800mmPHC，每个排架置3根桩，近岸6个排架基桩采用φ900mm钻孔灌注桩，上部结构采用现浇上下横梁，预应力空心板和现浇面层的结构形式。码头面高程为7.50m（吴淞高程），码头前沿设计泥面标高-10.8m。



码头设计荷载如下：

（1）恒载：建筑物自重。

（2）均布荷载：码头、引桥q=10kN/㎡。

（3）流动机械荷载：20T消防车；16T轮胎吊（引桥上空载通过）。

（4）输油臂荷载（仅码头）。

（5）工艺管线荷载。



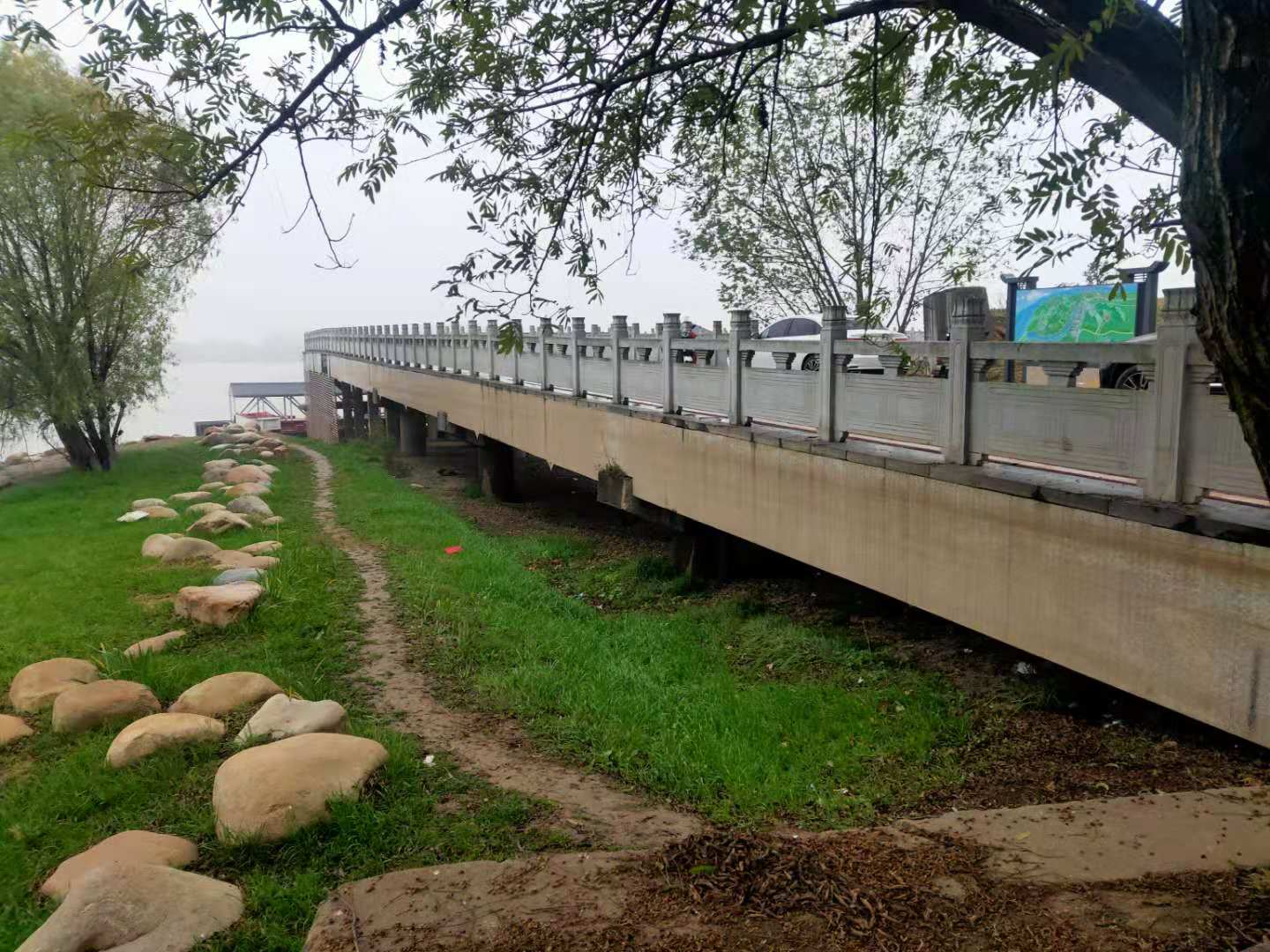

通过本次码头综合检测，查清码头和引桥各主要构件（横梁、纵梁、面板、面层等）、引桥岸坡、接岸结构，主要附属结构等完损情况，并出具检测报告，为码头和引桥结构维修施工提供科学依据。工作内容包括上部结构完损检测、码头砼结构性能参数检测、地基及基础检测、码头结构的整体变形变位测量等，并出具综合检测报告，为判定上海XX石油有限公司码头安全使用性能及为修复设计施工提供科学依据。  湛江市某码头位于湛江市霞山区海岸，本次码头检测范围包括1个码头引桥（145#~369#区域）和1个码头作业平台，码头引桥与作业平台的建造于1990年，均采用开敞式高桩墩式结构。作业平台与引桥呈“T”形布置；作业平台长为82.0m，宽为8.0m，共设12榀排架，排架间距约7.0m。每榀排架4根桩，基桩主要采用500mm×500mm预制混凝土方桩，桩长未知。

码头作业平台采用现浇横梁和预制槽型面板，横梁截面尺寸为900mm×700mm，预制面板板厚约为250mm。码头引桥长度为1920.0m，宽度为3.5m，共设369榀排架，排架间距主要为7.0 m和4.0m，每榀排架2根桩，基桩采用500mm×500mm预制混凝土方桩，桩长未知。引桥采用现浇横梁和预制槽型面板，横梁截面尺寸为900mm×500mm，预制面板板厚约为200mm。码头平台主要用于停靠船舶使用，引桥主要用于敷设管线。  南通某邮轮码头项目共包含两座码头，上游为水上公安码头，长约100米，下游为散货泊位码头，长710米。由于水上公安码头属边防重地，经多方沟通未获得进场许可，故本次码头检测仅针对散货泊位码头。码头位于江苏省南通市，平面布置形式为矩型。现由于码头改造需要，所以对该码头结构进行检测评估，从而为码头技术改造提供技术依据。

散货泊位码头包括1座码头，引桥3座，码头总长710m，宽32m。码头采用高桩梁板结构，标准排架间距为10m。上部结构为现浇上下横梁，预制纵梁，预制现浇叠合面板等组成。引桥采用高桩梁板的结构形式，排架间距6m，基桩采用φ800mm冲孔灌注桩、600mmx600mm预应力混凝土方桩，每榀排架布置2根桩，上部结构采用现浇横梁，预制现浇叠合面板的结构形式。基桩为φ1000mmPHC桩、φ1100mm钢管桩，每榀排架5根直桩，4根斜桩。  码头是海边、江河边专供轮船或渡船停泊，让乘客上下、货物装卸的建筑物。通常见于水陆交通发达的商业城市。人类利用码头，作为渡轮泊岸上落乘客及货物之用，其次还可能是吸引游人，及约会集合的地标。在码头周边常见的建筑或设施有邮轮、渡轮、货柜船、仓库、海关、浮桥、鱼市场、海滨长廊、车站、餐厅、或者商场等。



码头又称渡头，是一条由岸边伸往水中的长堤，也可能只是一排由岸上伸入水中的楼梯，它多数是人造的土木工程建筑物，也可能是天然形成的。码头泊位数：根据货种分别确定。除供装卸货物和上下旅客所需泊位外，在港内还要有辅助船舶和修船码头泊位。码头线长度：根据可能同时停靠码头的船长和船舶间的安全间距确定。 码头结构形式有重力式、高桩式和板桩式。主要根据使用要求、自然条件和施工条件综合考虑确定。重力式码头。靠建筑物自重和结构范围的填料重量保持稳定，结构整体性好，坚固耐用，损坏后易于修复，有整体砌筑式和预制装配式，适用于较好的地基。高桩码头。由基桩和上部结构组成，桩的下部打入土中，上部高出水面，上部结构有梁板式、无梁大板式、框架式和承台式等。高桩码头属透空结构，波浪和水流可在码头平面以下通过，对波浪不发生反射，不影响泄洪，并可减少淤积，适用于软土地基。近年来广泛采用长桩、大跨结构，并逐步用大型预应力混凝土管柱或钢管柱代替断面较小的桩，而成管柱码头。板桩码头。由板桩墙和锚碇设施组成，并借助板桩和锚碇设施承受地面使用荷载和墙后填土产生的侧压力。

板桩码头结构简单，施工速度快，除特别坚硬或过于软弱的地基外，均可采用，但结构整体性和耐久性较差。

供船舶停靠、装卸货物和上下旅客的水工建筑物。广泛采用的是直立式码头，便于船舶停靠和机械直接开到码头前沿，以提高装卸效率。内河水位差大的地区也可采用斜坡式码头，斜坡道前方设有趸船作码头使用；这种码头由于装卸环节多，机械难于靠近码头前沿，装卸效率低。在水位差较小的河流、湖泊中和受天然或人工掩护的海港港池内也可采用浮码头，借助活动引桥把趸船与岸连接起来，这种码头一般用做客运码头、卸鱼码头、轮渡码头以及其他辅助码头。供船舶停靠、装卸货物和上下游客的水工建筑物。是港口的主要组成部分。按码头的平面布置分：有顺岸式、突堤式、挖入式等。挖入式码头又分为挖入式港池或半挖入式；突堤码头又分窄突堤（突堤是一个整体结构）和宽突堤（两侧为码头结构，当中用填土构成码头地面）。

按断面形式分，有直立式、斜坡式、半直立式和半斜坡式。按结构形式分，有重力式、板桩式、高桩式、斜坡式、墩柱式和浮码头式等。按用途分，有一般件杂货码头、专用码头（渔码头、油码头、煤码头、矿石码头、集装箱码头、游艇码头等）、客运码头、供港内工作船使用的工作船码头以及为修船

和造船工作而专设的修船码头、舾装码头。按使用时间长短可分为：临时性码头和永久性码头。  码头建筑物靠船一侧的竖向平面与水平面的交线，即停靠船舶的沿岸长度。它是决定码头平面位置和高程的重要基线。构成码头岸线的水工建筑物叫码头建筑物。根据船舶吃水深度和使用性质等的不同，一般分为深水岸线、浅水岸线和辅助作业岸线等等。港口各类码头岸线的总长度是港口规模的重要标志，说明它能同时靠码头作业的船舶数量。从码头线至第一排仓库（或堆场）的前缘线之间的场地。它是货物装卸、转运和临时堆存的场所。一般设有装卸、运输设备；有供流动机械，运输车辆操作运行的地带；有的还有供直取作业的铁路轨道。前沿作业地带的宽度没有统一的标准，主要根据码头作业性质，码头前的设备装卸工艺流程等因素确定。我国沿海港口、件杂货码头前沿作业地带的宽度在25~40米。前沿作业地带的面层，一般用混凝土、钢筋混凝土块体和块石进行铺砌，以满足运输机械行走和场地操作等要求。
