检测规范

湛江市某码头位于湛江市霞山区南面海岸。本次码头工程质量检测范围包括1个码头引桥和1个码头作业平台，码头引桥与作业平台的建造于1990年，均采用开敞式高桩墩式结构。

　　一、码头工程概况

　　本次受检码头引桥及作业平台均为开敞式高桩墩式结构，作业平台与引桥呈“T”形布置;作业平台长为82.0m，宽为8.0m，共设12榀排架，排架间距约7.0m。

　　码头平台主要用于停靠船舶使用，引桥主要用于敷设管线。

　　为调查该码头引桥(145#~369#区域)及作业平台使用性能和结构安全，我公司于2018年12月18日～2018年12月21日对码头进行了现场检测。

　　二、码头工程质量检测方案

　　1.检测依据

　　(1)《水运工程水工建筑物原型观测技术规范》(JTJ 235-2016);

　　(2)《水运工程地基基础试验检测技术规程》(JTS 237-2017);

　　(3)《水运工程混凝土结构实体检测技术规程》(JTS 239-2015);

　　(4)《水运工程混凝土试验规程》(JTJ 270-1998);

　　(5)《码头附属设施技术规范》(JTS 169-2017);

　　(6)《水运工程质量检验标准》(JTS 257-2008);

　　(7)《水运工程混凝土结构设计规范》(JTS 151-2011)。

　　2.检测范围

　　依据业主方的要求，本次检测范围为：码头引桥及作业平台建筑物结构。

　　3.检测项目

　　3.1混凝土结构耐久性检测

　　(1)混凝土强度检测(钻芯法)

　　检测包括横梁、纵梁、面板、基桩等主要构件的混凝土强度，为结构验算提供依据。

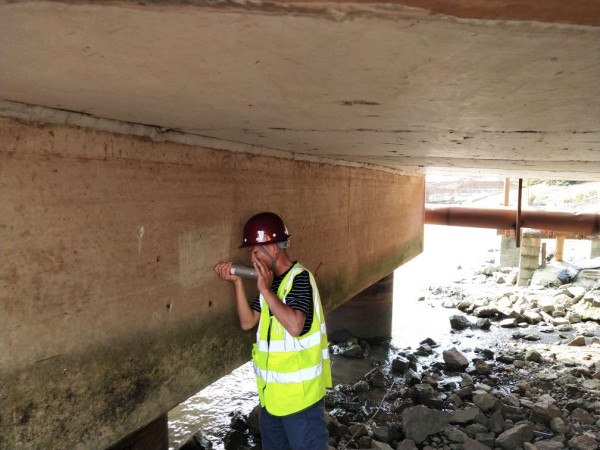

　　(2)混凝土强度检测(回弹法)

　　检测包括横梁、桩基、面板、桩帽等主要构件的混凝土强度，为结构验算提供依据。

　　(3)混凝土碳化深度检测

　　选取横梁、纵梁、桩基、面板等主要构件，检测其碳化深度，为码头耐久性提供依据。

　　(4)混凝土保护层厚度检测

　　选取横梁、桩基、面板、桩帽等主要构件，了解其钢筋保护层厚度的现状，为码头耐久性提供依据。

　　3.2基桩斜度检测

　　现场条件限制，无法对码头基桩斜度进行检测。

　　3.3码头横梁挠度测量

　　结合现场检测条件对码头横梁挠度进行检测，为码头使用性提供依据。

　　3.4码头板厚测量

　　由于码头建造时间过长，设计及施工图纸均缺失，现场对该码头结构板厚进行测量。

　　3.5码头构件配筋检测

　　由于码头建造时间过长，设计及施工图纸均缺失，现场对该码头结构构件配筋检测。

　　四、检测结论

　　鉴于该码头已建造多年，设计资料均不可察，建议在后续使用过程中定期对受检码头进行综合评估检测，按照《港口设施维护技术规范》(JTS310-2013)要求进行维护检查，若发现原结构使用过程中有异常情况并存在安全隐患时，应及时采取有效处理措施。
